重汽双桥16吨水罐消防车（国五）主要技术参数
|
|
|
产品商标 |
江特牌 |
公告批次 |
289 |
|
产品名称 |
JDF5314GXFSG160型水罐消防车 |
产品号 |
ZMHT85A401F |
|
总质量(Kg) |
30900 |
罐体容积(m3) |
15.55 |
|
额定载质量(Kg) |
15550 |
外形尺寸(mm) |
10655×2500×3540 |
|
整备质量(Kg) |
14900 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
|
驾驶室准乘人数(人) |
2+4 |
载质量利用系数 |
|
|
接近角/离去角(°) |
14/11 |
前悬/后悬(mm) |
1500/3205 |
|
轴数 |
3 |
轴距(mm) 4325+1350,4300+1400,4600+1350,4575+1400 |
5825+1350,5800+1400,
5225+1350,5200+1400 |
|
轴荷(Kg) |
6300/12300/12300 |
最高车速(Km/h) |
95 |
|
其它 |
罐体总容积:15.55立方米;罐体尺寸(长×宽×高):4740×2400×1415(毫米);消防员按75千克/人计算;ABS系统型号为4460046300,生产企业为威伯科汽车控制系统(中国)有限公司;侧面防护及后下部防护装置材料材质:Q235;侧面防护为整体式结构;后下部防护装置连接方式:螺栓连接,断面尺寸为直径Φ100mm,离地高度:485mm. |
|
【底盘技术参数】 |
|
底盘型号 |
ZZ5347V4647E1 |
底盘名称 |
特种作业车底盘（二类） |
|
商标名称 |
豪沃牌 |
生产企业 |
中国重汽集团济南卡车股份有限公司 |
|
外形尺寸(mm) |
8500,9120,9895,11700,10855×2496×3125 |
轮胎数 |
10 |
|
接近角/离去角(°) |
14/23 |
轮胎规格 |
315/80R22.5,12.00R20,12.00-20 |
|
钢板弹簧片数 |
10/12,10/- |
前轮距(mm) |
2022,2041 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1830/1830 |
|
排放标准 |
GB17691-2005国Ⅴ,GB3847-2005 |
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
D10.34-50
D10.38-50
MC11.36-50
MC11.40-50 |
中国重型汽车集团有限公司
中国重型汽车集团有限公司
中国重型汽车集团有限公司
中国重型汽车集团有限公司
中国重型汽车集团有限公司 |
9726
9726
10518
10518
10518 |
249
276
268
297
327 |
液罐（外露式）
装载量：水16000kg
材质：水罐部分为优质碳钢板
板厚：底板、前封板, , 、后封板、隔板4mm，侧板、防荡板、顶板（防滑花纹钢板）3mm
内部结构：焊接式，内设纵横防荡板，网格式结构，格间留有人孔，符合国家标准。<, /STRONG>

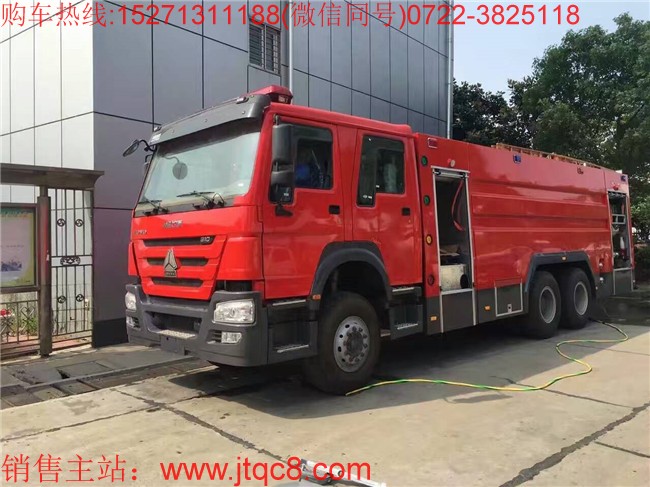

该车采用重汽豪沃国四底盘，车辆设计精巧，外型美观大气，线条流畅，整体式框架结构；
机动性能强，环保性能好，人性化设计，器材布置合理，取用方便；
消防泵型号:CB10/60型,流量:60L/S ,压力:1.0MPa
两用消防炮型号:PS50消防炮 压力：1.0～1.2MPa 射 程：水≥60m，回转角度：水平360°，俯仰-15°～80°

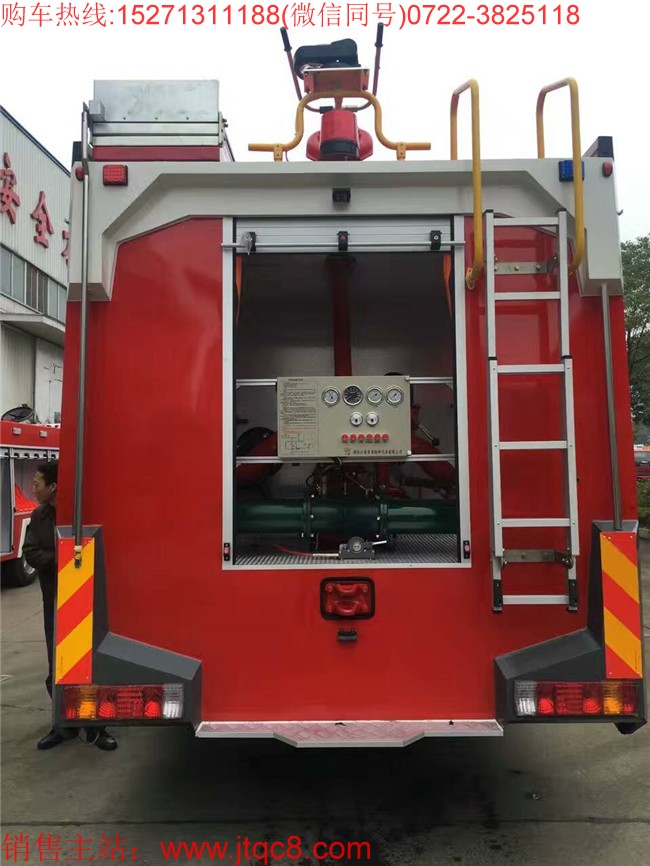

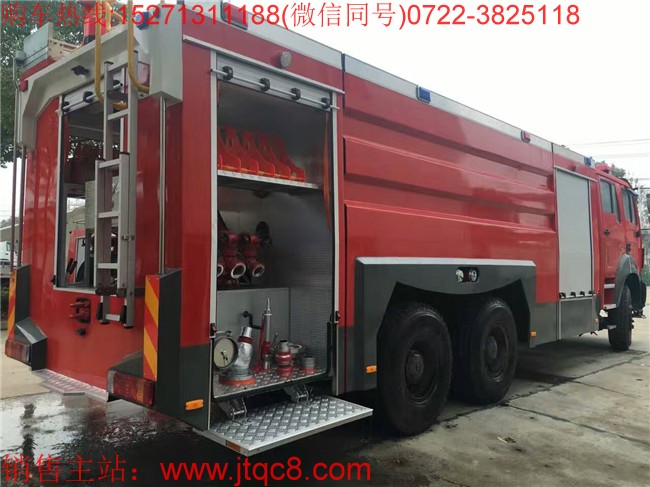

专用部分由液罐、泵室、器材箱、动力输出及传动系统、管路系统、电气系统组成；
采用双排整体式结构，视野开阔，消防车可在行进中灭火，射程远，灭火战斗力强。
|
