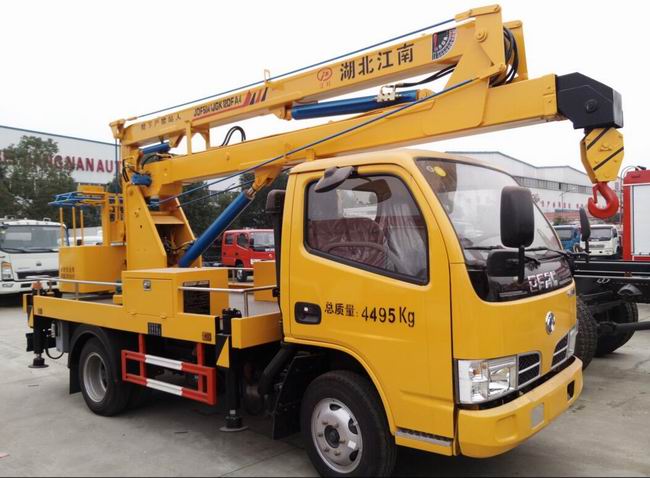

东风12米上蓝牌升降车|东风12米蓝牌高空作业车主要技术参数
|
|
|
|
|
|
产品商标 |
江特牌 |
公告批次 |
274 |
|
|
|
产品名称 |
高空作业车 |
产品型号 |
JDF5041JGK12DFA4型高空作业车 |
|
|
|
总质量(Kg) |
4495 |
罐体容积(m3) |
|
|
|
|
额定载质量(Kg) |
|
外形尺寸(mm) |
5995×1960×2980 |
|
|
|
整备质量(Kg) |
4365 |
货厢尺寸(mm) |
×× |
|
|
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
|
|
|
驾驶室准乘人数(人) |
2 |
载质量利用系数 |
|
|
|
|
接近角/离去角(°) |
26/17 |
前悬/后悬(mm) |
1240/1540 |
|
|
|
轴数 |
2 |
轴距(mm) |
2800 |
|
|
|
轴荷(Kg) |
1795/2700 |
最高车速(Km/h) |
95 |
|
|
|
其它 |
前伸415mm;随底盘选装驾驶室;吊钩为选装件;侧面防护及后下部防护装置材料材质:Q235,连接方式:焊接加螺栓连接,后下部防护装置断面尺寸(宽×高):30×200(mm),离地高度:470mm. |
|
|
|
【底盘技术参数】 |
|
|
|
底盘型号 |
DFA1041SJ30D4 |
底盘名称 |
载货汽车底盘 |
|
|
|
商标名称 |
东风牌 |
生产企业 |
东风汽车股份有限公司 |
|
|
|
外形尺寸(mm) |
5208×1900×2150 |
轮胎数 |
6 |
|
|
|
接近角/离去角(°) |
26/23 |
轮胎规格 |
6.50-15 8PR,6.50R15 8PR,6.50-16 10PR,6.50R16 10PR |
|
|
|
钢板弹簧片数 |
5/7+3,8/6+4 |
前轮距(mm) |
1412,1445 |
|
|
|
燃料种类 |
柴油 |
后轮距(mm) |
1396,1458 |
|
|
|
排放标准 |
GB3847-2005,GB17691-2005国Ⅳ |
|
|
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
|
|
4F20BTCI
SD4AW504U |
常柴股份有限公司
江苏四达动力机械集团有限公司 |
1995
2270 |
50
50 |
|
|
专用功能 |
液压系统总成 |
采用液压系统使高空作业平台回转和升降 |
|
工作臂总成 |
采用二节折叠式工作臂 |
支腿形式和数量 |
外延式支腿4只 |
|
最大作业高度 |
12m |
最大作业半径 |
5.8m |
|
工作斗额定载荷 |
200kg |
回转角度 |
360° |
|
回转速度 |
0~2r/min |
额定起吊质量 |
1000kg |
|
最大起吊高度 |
6.4m |
工作斗尺寸 |
1080 ×620 ×1100mm |
|
