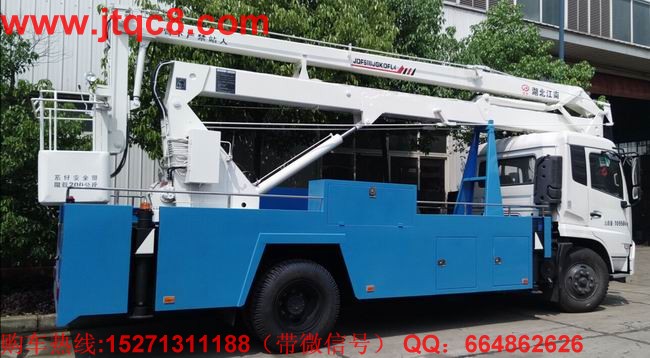

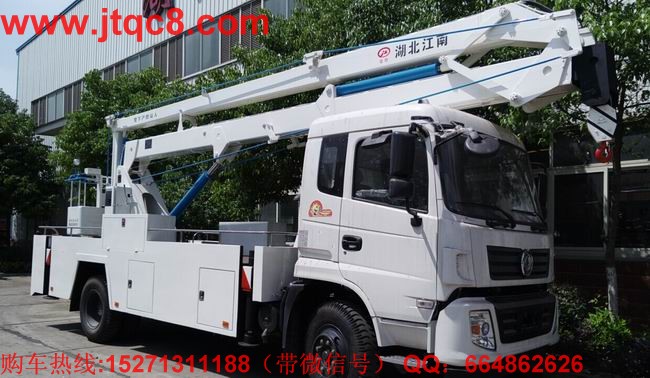

东风天锦20米高空作业车 主要参数
|
【主要技术参数】 |
|
产品商标 |
江特牌 |
公告批次 |
232 |
|
产品名称 |
JDF5110JGKDFL4型高空作业车 |
产品号 |
ZJYAK3NL01P |
|
总质量(Kg) |
10950 |
罐体容积(m3) |
|
|
额定载质量(Kg) |
|
外形尺寸(mm) |
9400×2498×3790 |
|
整备质量(Kg) |
10755 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
|
驾驶室准乘人数(人) |
3 |
载质量利用系数 |
|
|
接近角/离去角(°) |
20/12 |
前悬/后悬(mm) |
1430/2300 |
|
轴数 |
2 |
轴距(mm) |
4700,5000 |
|
轴荷(Kg) |
4320/6630 |
最高车速(Km/h) |
90 |
|
其它 |
前伸700mm,后伸270mm;侧面防护及后下部防护装置材料材质:Q235,侧面防护装置为整体式结构;后下部防护装置连接方式:焊接;后下部防护装置断面尺寸(宽×高):30×100(mm),后下部防护装置离地高度:515mm. |
|
【底盘技术参数】 |
|
底盘型号 |
DFL1120B13 |
底盘名称 |
载货汽车底盘（二类） |
|
商标名称 |
东风牌 |
生产企业 |
东风汽车有限公司 |
|
外形尺寸(mm) |
8290,8790×2370×2760 |
轮胎数 |
6 |
|
接近角/离去角(°) |
20/11 |
轮胎规格 |
9.00-20,9.00R20 |
|
钢板弹簧片数 |
7/9+6 |
前轮距(mm) |
1880 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1800 |
|
排放标准 |
GB3847-2005,GB17691-2005国Ⅳ |
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
ISDe180 40 |
东风康明斯发动机有限公司 |
4500 |
132 |

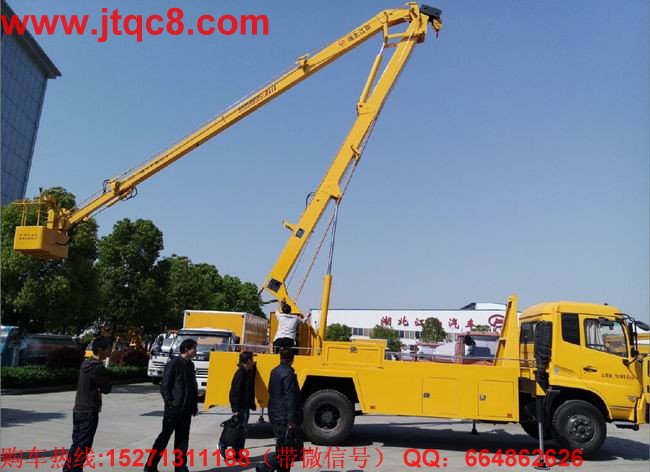

1. H型支腿，三节折臂式，部分关键处采用高强度钢板；
2. 工作斗平衡方式：外置拉杆强制平衡；
3. 20米以上均设置有2000kg重量起吊；
4. 主要液压、电气元件在保证安全和质量前提下，采用国产件；
5. 支腿可单独操纵又可联动；
6. 上部与支腿操作之间有互锁装置，支腿没有打开不能执行上部所有操作；
7. 操作系统：设有上下两个操作台，360°全方位旋转转台，上车车辆启动和熄火控制；上装操作可选用无极调速；工作斗额定载荷 200kg.
8. 下部均设有安全应急系统；
9. 最大作业高度20米。
|
