东风13.5米高空作业车（国四） 主要技术参数
|
【主要技术参数】 |
|
产品商标 |
江特牌 |
公告批次 |
251 |
|
产品名称 |
JDF5040JGKDFA4型高空作业车 |
产品号 |
ZKT8V47P01C |
|
总质量(Kg) |
4495 |
罐体容积(m3) |
|
|
额定载质量(Kg) |
|
外形尺寸(mm) |
7260×1990×3140 |
|
整备质量(Kg) |
4170 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
|
驾驶室准乘人数(人) |
2+3 |
载质量利用系数 |
|
|
接近角/离去角(°) |
19/16 |
前悬/后悬(mm) |
1032/1723 |
|
轴数 |
2 |
轴距(mm) |
3300 |
|
轴荷(Kg) |
1800/2695 |
最高车速(Km/h) |
95 |
|
其它 |
随底盘选装驾驶室;前伸690mm,后伸515mm;侧面防护及后下部防护装置材料材质:Q235,侧面防护装置连接方式:焊接;后下部防护装置连接方式:螺栓连接,断面尺寸(宽×高):30×100(mm),离地高度:480mm. |
|
【底盘技术参数】 |
|
底盘型号 |
DFA1041DJ35D6 |
底盘名称 |
载货汽车底盘（二类） |
|
商标名称 |
东风牌 |
生产企业 |
东风汽车股份有限公司 |
|
外形尺寸(mm) |
5845×1900×2220 |
轮胎数 |
6 |
|
接近角/离去角(°) |
19/16 |
轮胎规格 |
7.00-16 8PR,7.00R16 8PR,6.50-16 10PR,6.50R16 10PR |
|
钢板弹簧片数 |
8/9+5,6/8+4 |
前轮距(mm) |
1506,1404,1490,1441 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1466,1458,1516,1500 |
|
排放标准 |
GB3847-2005,GB17691-2005国Ⅳ |
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
CY4102-CE4F |
东风朝阳朝柴动力有限公司 |
3856 |
73 |
|
专
用
功
能 |
最大作业高度 |
13.5m |
最大作业幅度 |
5.7m |
|
工作斗额定载荷 |
200kg |
回转角度 |
360 |
|
回转速度 |
0~2r/min |
额定起吊质量 |
1000kg（选装） |
|
轮 胎 |
7.00R16LT |
前伸500mm | 以上所列参数供用户选购参考，江南东风公司保留改进产品的权利。
※ 采用江铃底盘加装上装部分而成；

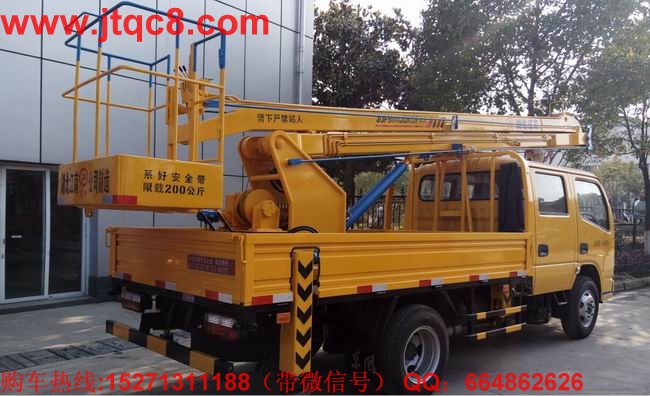

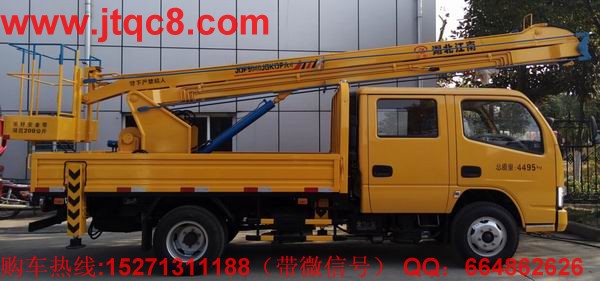

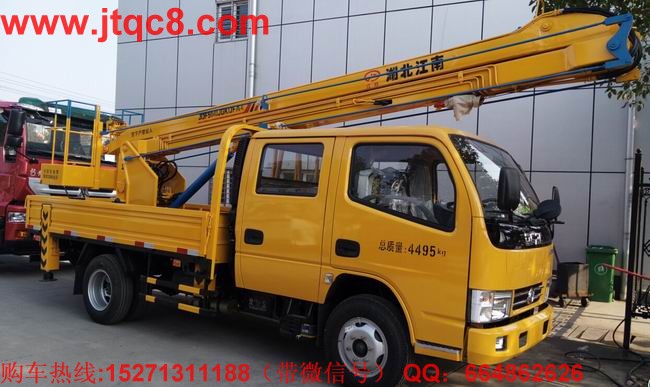

※ 液压式二节折叠臂，最大作业高度13.5米，作业辐度5.7米；
※ 采用国产、进口换向阀及液压油缸，换向平稳，操作灵活方便；
※ 随车安装四个液压支腿，以保证整车在操作时的稳定性与安全性；
※ 支腿与工作臂互锁，安全可靠，防止误操作过位；
※ 工作斗、转台上下两处均可操作，工作斗载荷200千克；
※ 选装吊钩，吊1吨，360度回转，并装有手油门；
※ 本车结构简单、操作灵活方便，广泛用于市政、电力、路灯、广告、摄影、通讯、园林、交通、工矿、码头等多种系统的高空作业。
|
