江铃13.5米高空作业车（国四）主要技术参数
|
|
|
产品商标 |
江特牌 |
公告批次 |
231 |
|
产品名称 |
JDF5052JGKJ4型 |
产品号 |
ZJWT63M3017 |
|
总质量(Kg) |
4800 |
罐体容积(m3) |
|
|
额定载质量(Kg) |
|
外形尺寸(mm) |
7150×1990×2995 |
|
整备质量(Kg) |
4475 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
|
驾驶室准乘人数(人) |
2+3 |
载质量利用系数 |
|
|
接近角/离去角(°) |
27/14 |
前悬/后悬(mm) |
1015/1605 |
|
轴数 |
2 |
轴距(mm) |
3360 |
|
轴荷(Kg) |
1590/3210 |
最高车速(Km/h) |
95 |
|
其它 |
前伸:770mm,后伸400mm;吊钩为选装件;侧面防护及后下部防护装置材料材质:Q235,连接方式:焊接加螺栓连接;后下部防护装置断面尺寸(宽×高):30×190(mm),后下部防护装置离地高度:470mm. |
|
【底盘技术参数】 |
|
底盘型号 |
JX1060TSG24 |
底盘名称 |
载货汽车底盘（二类） |
|
商标名称 |
江铃牌 |
生产企业 |
江铃汽车股份有限公司 |
|
外形尺寸(mm) |
5850×1880×2020 |
轮胎数 |
6 |
|
接近角/离去角(°) |
27/18.5 |
轮胎规格 |
7.00R16LT |
|
钢板弹簧片数 |
7/5+5 |
前轮距(mm) |
1385 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1425 |
|
排放标准 |
GB17691-2005国Ⅳ,GB3847-2005 |
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
JX493ZLQ4 |
江铃汽车股份有限公司 |
2771 |
80 |
|
专
用
功
能 |
最大作业高度 |
13.5m |
最大作业幅度 |
5.7m |
|
工作斗额定载荷 |
200kg |
回转角度 |
360 |
|
回转速度 |
0~2r/min |
额定起吊质量 |
1000kg（选装） |
|
轮 胎 |
7.00R16LT |
前伸500mm | 以上所列参数供用户选购参考，江南东风公司保留改进产品的权利。

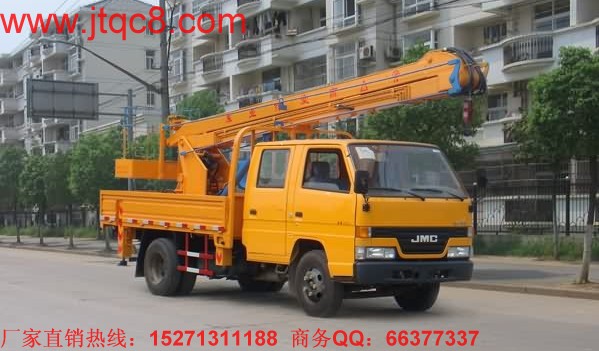

※ 采用江铃底盘加装上装部分而成；

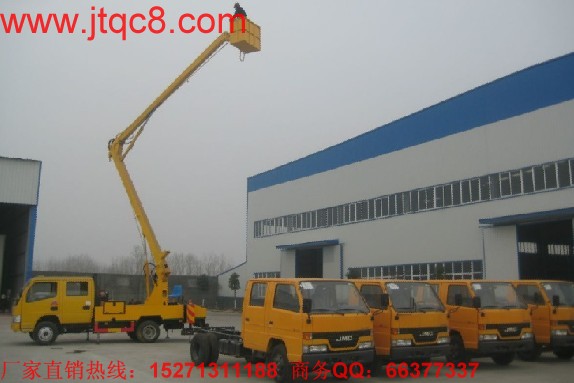

※ 液压式二节折叠臂，最大作业高度13.5米，作业辐度5.7米；
※ 采用国产、进口换向阀及液压油缸，换向平稳，操作灵活方便；
※ 随车安装四个液压支腿，以保证整车在操作时的稳定性与安全性；
※ 支腿与工作臂互锁，安全可靠，防止误操作过位；
※ 工作斗、转台上下两处均可操作，工作斗载荷200千克；
※ 选装吊钩，吊1吨，360度回转，并装有手油门；
※ 本车结构简单、操作灵活方便，广泛用于市政、电力、路灯、广告、摄影、通讯、园林、交通、工矿、码头等多种系统的高空作业。
|
